SATLINK WS-6980

SATLINK WS-6980

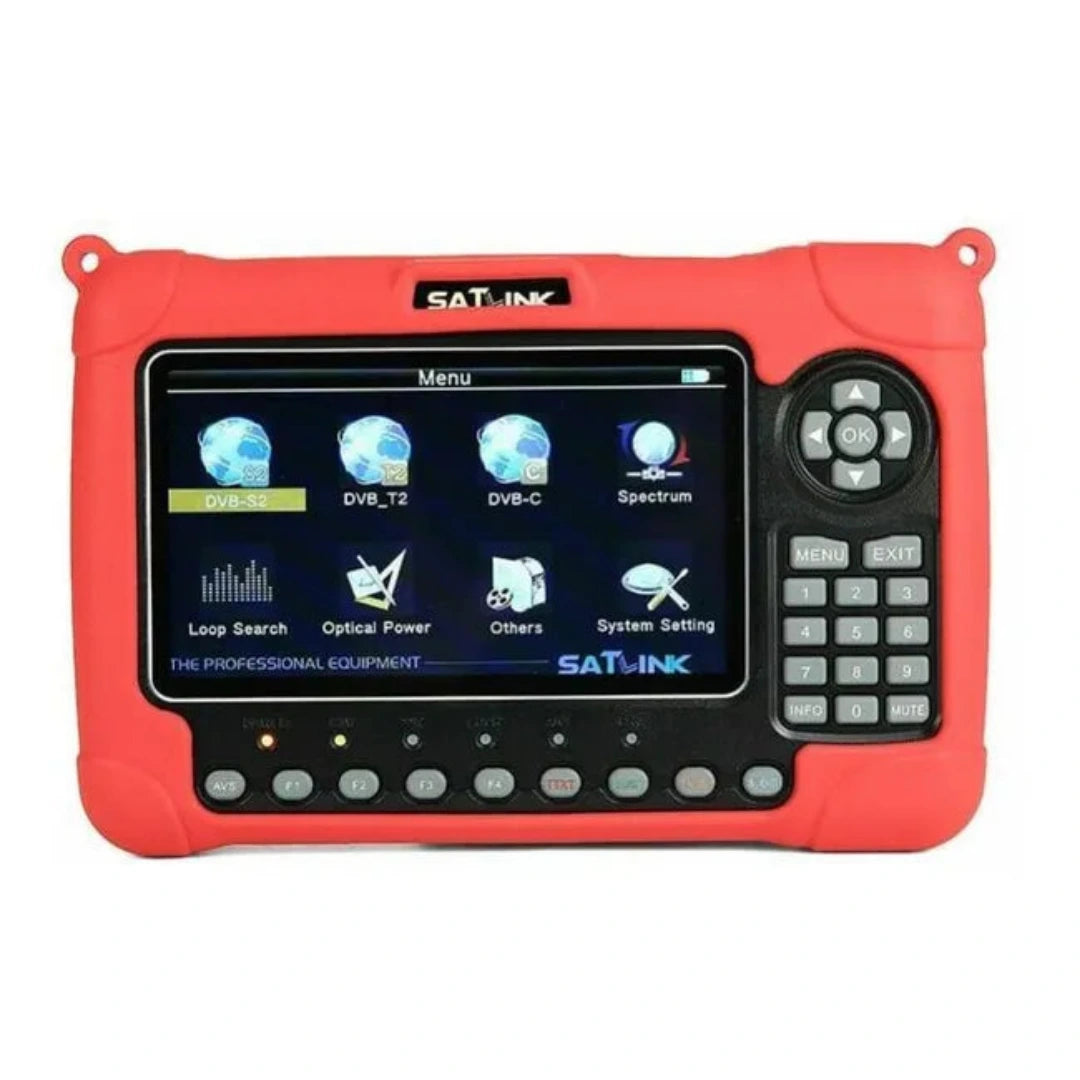

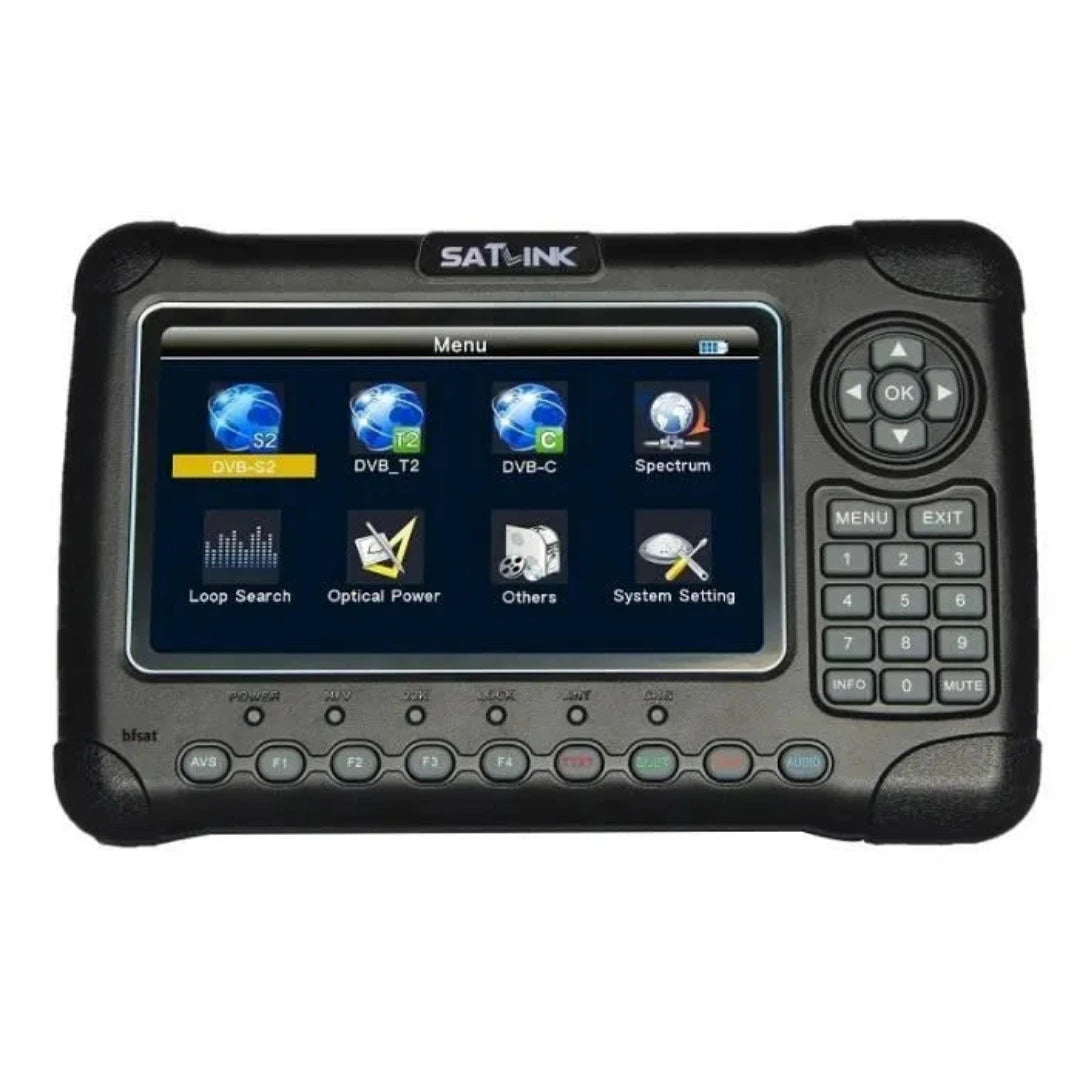

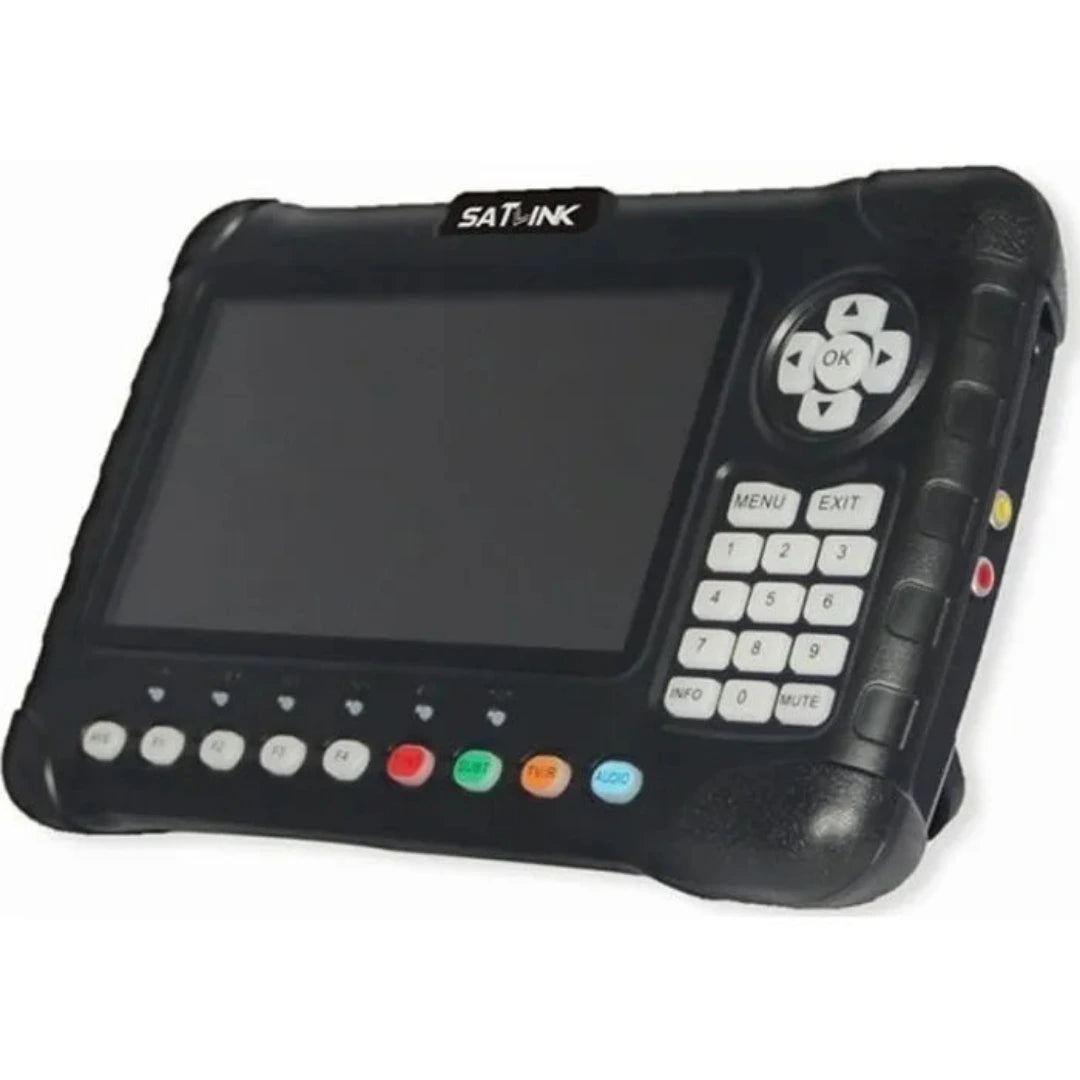

Le SATLINK WS-6980 est un mesureur de champ professionnel pour la réception satellite, terrestre et câble.
Compatible avec DVB-S/S2, T/T2, C et MPEG-2/MPEG-4 H.264, il offre un écran TFT LCD de 7 pouces et des fonctionnalités avancées comme l'analyseur de constellation et de spectre.

Données techniques

Écran LCD TFT haute résolution de 7 pouces (1024 * 600)
Entièrement compatible avec DVB-S/S2,T/T2/C, MPEG-2/MPEG －- 4
MPEG-2 / MPEG - －4 H.264 / H.265 décodage matériel
Supports scan par Auto, Manuel, NIT (DVB-S / S2)
Supports Blindscan (DVB-S / S2 / C)
Supporte l'analyseur de constellation
Supporte l'analyseur de spectre
Prise en charge de la détection multi-CH / TP
Supporte l'alarme au moment du blocage du signal
Calcul de l'angle automatique AZ, EL
Supporte LE Son DISEQC 1.0 / 1.1 / 1.2, 0 / 22kHz
Intervenant stéréo double
Prise en charge AV IN / OUT
Prise en charge de HDMI IN/OUT et AV-in
Prend en charge la sortie DC12V
Boussole électronique
LNB, ANT, DC12V protection courte
La lampe de poche intégrée
Détecteur de puissance optique
7.4V/5000mAh Batterie Li-ion
Puissance de charge de batterie indépendante
Mise à niveau logicielle via le port USB

Normes de transmission

DVB-S2/S, DVBT/T2, DVB-C

Entrée/démodulation par satellite

Type de connexion F Type
Fréquence d'entrée 950 à 2150 MHz
Niveau d'entrée du signal -65 à -25 dBm
Contrôle de commutateur de bande 22KHz
LNB Supply 13V/18V; Imax 400mA
Type de démodulation QPSK;8PSK;16APSK
Symbolrate 2

DVB-T/T2/C Entrée/démodulation

Type de connexion Type femelle
Fréquence d'entrée 48 à 862 MHz
Niveau d'entrée du signal -79.5dBm (MAX)
Fourniture ANT 5V; 12V/24V Imax 100mA
Type de démodulation OPSK;16PAM;64QAM;256QAM

Caractéristiques LCD

LCD Type TFT Transmissif
Nombre de points 800 x 3(RGB) x 480
Surface active (LxH) 154.08mm x 85.92 mm

Interface de sortie AV

Type de raccordement 3.5 mm jack
Sortie vidéo CVBS
Sortie audio stéréo L/R sortie audio

Connecteur de sortie HDMI

Format HDMI 1.3a

Interface d'entrée AV

Type de raccordement 3.5 mm jack
Sortie vidéo CVBS
Sortie audio stéréo L/R sortie audio

Traitement audio/vidéo

Processeur de décompression vidéo
MPEG-2 MP@HL; MPEG-1
Décodage; MPEG-4 ASP@L5 HD
Résolution;H.264 Décodage JPEG
La solution taux PAL-25 frame@720*576;NTSC-30
cadre@720*480
Compatibilité du signal Support Conversion pour différents formats vidéo
Format vidéo 4:3;16:9;Par Pan & Scan et conversion de boîte à lettres
Décompression audio MPEG-1 couche I/II; MPEG-2 couche I/II
AUDIO Edition stéréo; mono; R/L

Port de service de données

Connecteur USB
Interface USB2.0 de protocole de données
Système de gestion de fichiers NTFS;FAT32;FAT16
Format de fichier wma;mp3;mp4;vi;jpp;bmp;img

Microprocesseur

Microprocesseur NOVATEK
Fréquence d'horloge 500MHz
SDRAM Storage IGbit DDR3

Approvisionnement énergétique

Batterie Li-lon 7.4V/3000mAh(La machine derrière l'étiquetage doit prévaloir)
Sortie de l'adaptateur: DC12V/1.5A; Entrée: 100-240VAC 50/60Hz (sera soumettre à réel)
Consommation de puissance Max 10W

Propriétés physiques

Taille (L x D X H) 250mm x 156mm x 40mm
Poids Net 1Kg

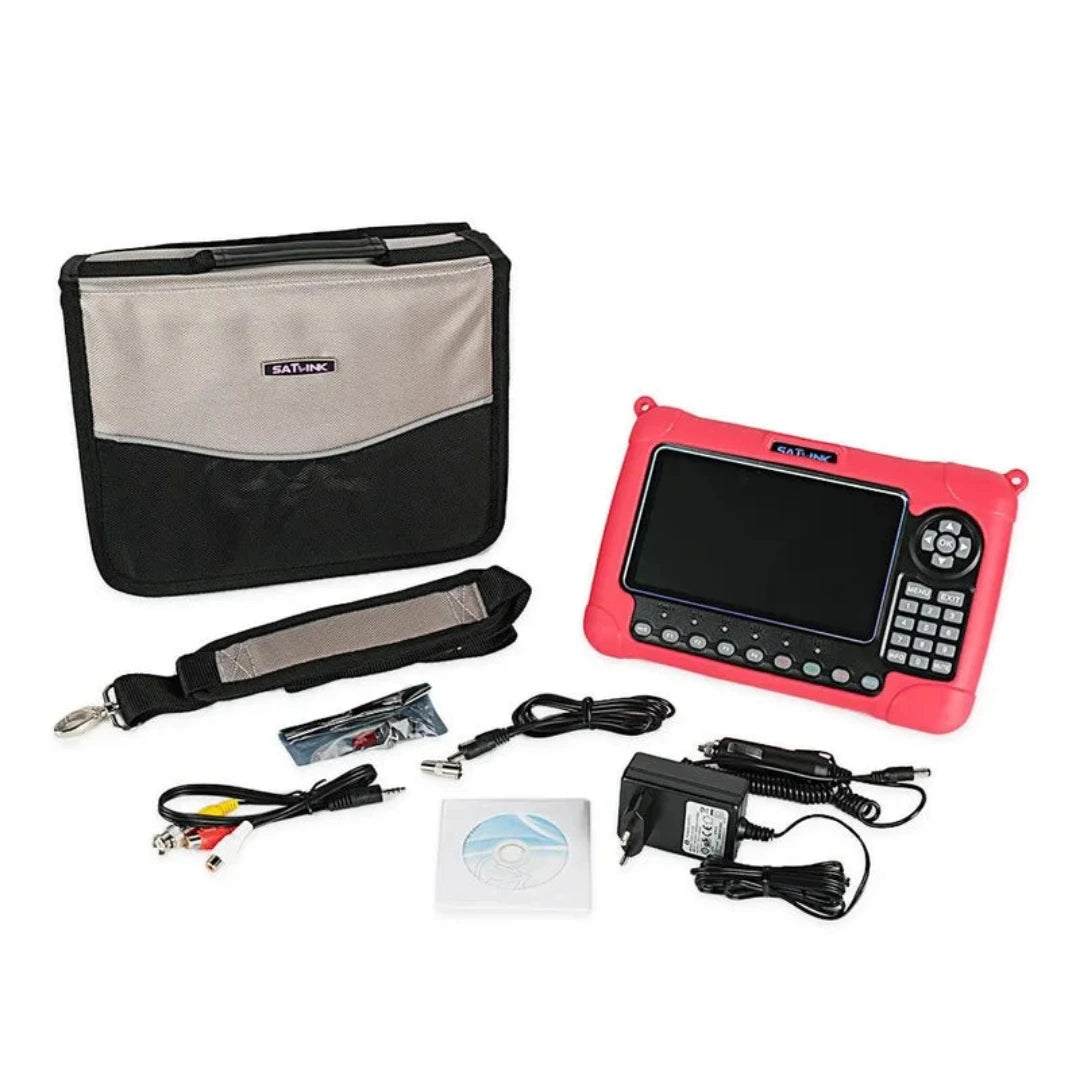

Champ d'application de la livraison

1 x WS-6980 dvb-s2/c/t2 combo HD Satfinder
1 x Chargeur de puissance 12V
1 x sac de transport
1 x câble AV

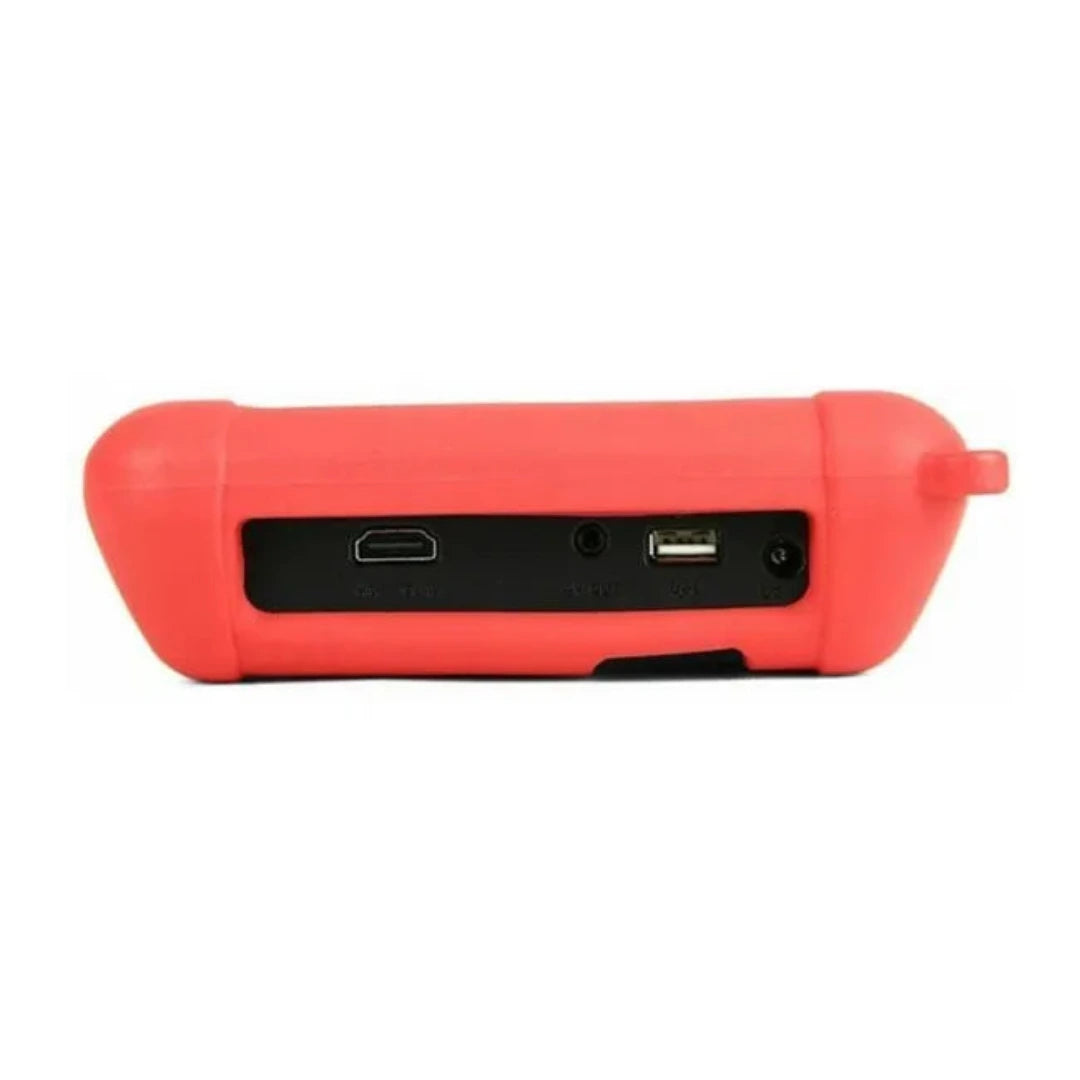

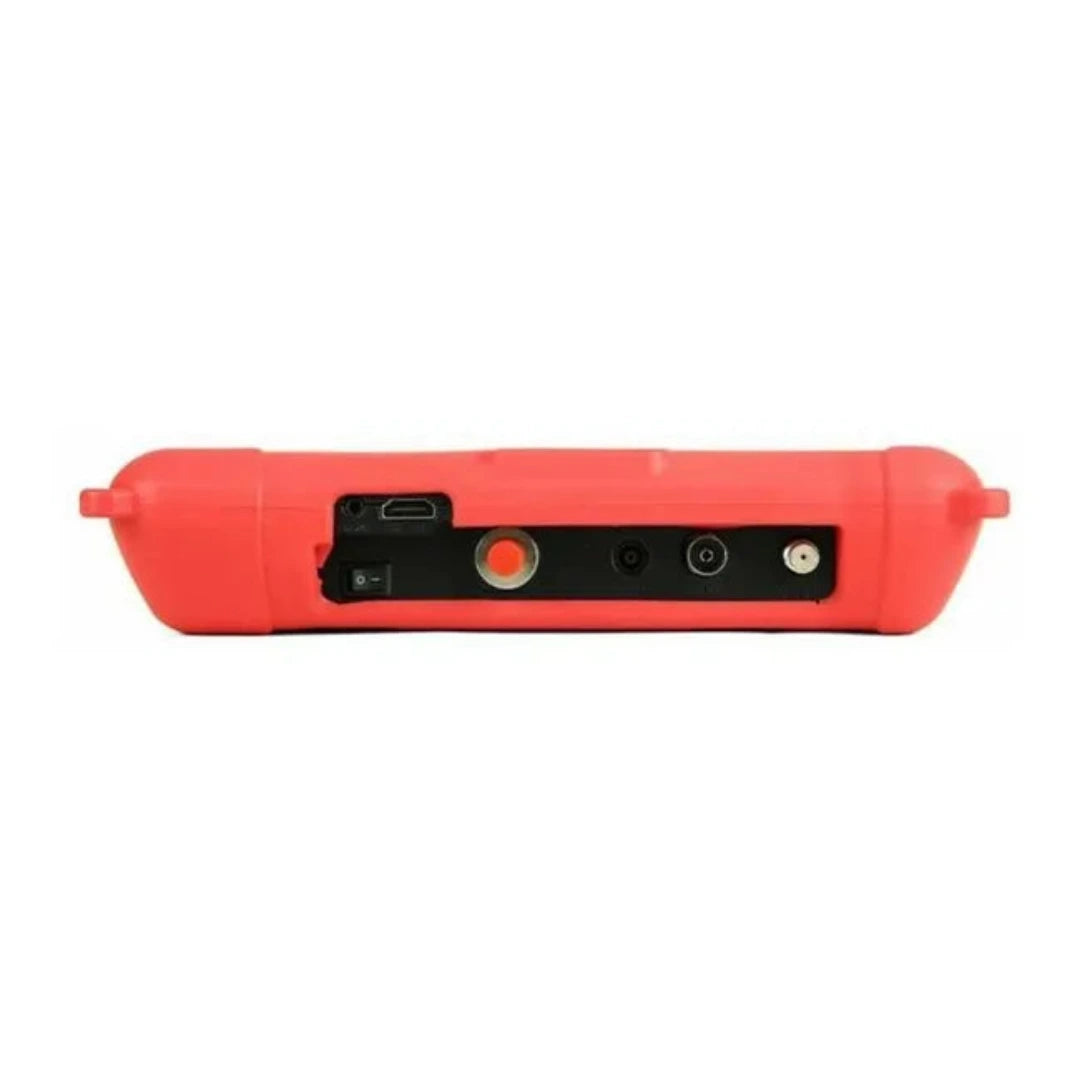

1 x étui en caoutchouc de silicone rouge
1 x Manuel d'instructions (CD)
